一、抗震支吊架設計方案規定

在《建筑機電工程抗震設計規范》GB50981-2014中明確提出：“抗震等級抗震設防等級為6度及6度之上地域的工程建筑機電安裝工程務必開展抗震等級設計方案”關鍵包含工程建筑給排水、采暖自然通風與中央空調、電氣設備、天然氣、消防安全等（實際設計方案范疇詳細下表）

1、熱水管、消防安全、中央空調等系統軟件機器設備、管路抗震等級設計方案范疇：懸吊管道中超出1.8KN的機器設備；（1.8KN=1.837噸）高于或等于DN65之上的日常生活給排水、消防管。

2、中央空調、通風管道路系統軟件抗震等級設計方案范疇：全部矩形框截面高于或等于0.38m2的矩形框通風風管；全部直徑高于或等于0.4m的通風風管系統軟件。

3、供電系統管路及橋架系統軟件抗震等級設計方案范疇：內徑高于或等于60mm的電氣設備穿管；作用力高于或等于150N/m的橋架、封閉母線。

二、抗震支吊架技術標準

抗震支架系統軟件品牌商應具以下標準：

（1)具備工程建筑中的機電工程管線綜合布排，抗震支架設點、設計方案、測算、繪圖、列舉料表明細的工作能力（依據施工單位出示工程圖紙繪圖抗震支架設點工程圖紙及重點計算書）

（2)品牌商能在本工程項目當場駐派專業服務支持工作人員相互配合施工圖設計和具體指導拼裝、售后服務

抗震支架系統軟件技術標準

1、設計方案及施工驗收規范(1)《通風與空調工程質量驗收規范》GB50234(2)《建筑設備施工安裝通用圖集》給水工程91SB(3)《建筑機電工程抗震設計規范》GB50981(4)《建筑抗震設計規范》GB50011(5)《建筑機電設備抗震支吊架通用技術條件》CJ/T476(6)《氣體滅火系統施工及驗收規范》GB50263(7)《混凝土用膨脹型、擴孔式建筑錨栓》JG160(8)《建筑結構荷載規范》GB50009(9)《鋼結構設計規范》GB50017(10)《鋼結構工程施工及驗收規范》GB50201-95

(11)《混凝土結構加固設計規范》GB50367

(12)《非結構構件抗震設計規范》JGJ339-2015

(13)《消防給水及消火栓系統技術規范》GB50974(14)《建筑給排水及采暖工程施工質量驗收規范》GB50242

(15)《自動噴水滅火系統施工及驗收規范》GB50261

(16)《建筑電氣工程施工質量驗收規范》GB50303

2、抗震支架原材料。規格型號。規定應合乎現行標準國家標準《建筑機電設備抗震支吊架通用技術條件》CJ/T476的相關要求開展檢測，考慮系統軟件抗震等級部件在力值增長，循環系統載入至35kN功效下，構件無破裂或永久性形變等毀壞狀況，并出示國家級別檢測中心的蓋上CMA章的檢驗報告。

3、抗震支架的全部預制構件應選用制成品預制構件，C型圓鋼為冷擠壓成形圓鋼，橫截面規格及長短應當為規范鋁型材，不銹鋼板材材料考慮《碳素結構鋼》GB/T7002006要求。圓鋼反面有條型安裝孔和輔助伸長率，便于于工程施工時當場的安裝以及生產加工，與之后管道施工、維護保養和拓展應用；C型圓鋼。全外螺紋吊架可開展當場斷開外，不可對別的商品開展當場生產加工。

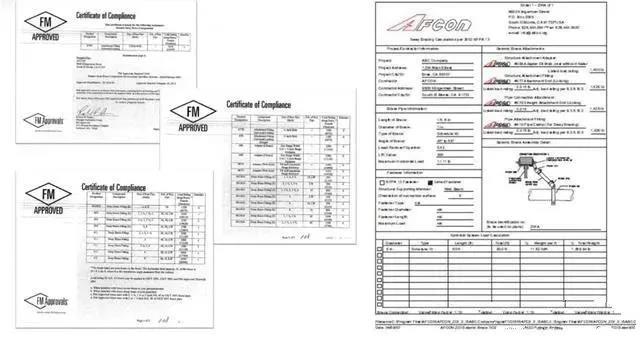

4、為保證安裝聯接可信性，抗震支吊架系統軟件應用的聯接腳手架扣件務必是一體式聯接腳手架扣件，不可應用地腳螺栓和彈黃螺帽的分離組成的接口方式。出示聯接扣鎖的匯報：圓鋼扣鎖打卷抗壓強度工作能力檢測報告、圓鋼扣鎖打卷抗載荷工作能力檢測報告和圓鋼扣鎖疲憊載荷檢測報告，以保證各節點中間的靠譜聯接，各結構加固連接點地震災害力載荷遍布科學研究、有效，并出示計劃方案使用說明。

5、化學螺栓特性應合乎現行標準國家標準《混凝土用膨脹型。擴孔型建筑錨栓》JG160的相關要求，化學螺栓的采用應合乎現行標準國家標準《混凝土結構后錨栓技術規程》JGJ145的相關要求。并出示化學螺栓的匯報：非裂開混泥土下的抗壓強度特性檢測報告、非裂開混泥土下的抗彎特性檢測報告、裂開混泥土下的抗壓強度特性檢驗報告、抗拉力疲憊載荷特性檢驗報告、防火安全特性檢驗報告、抗震等級特性（縫隙不斷開閉特性、低周不斷抗拉力載荷特性、低周不斷剪應力載荷特性）的檢測報告，長期性載荷特性檢驗報告，保證化學螺栓在地震災害功效下安全性。

6、抗震等級聯接預制構件與工程建筑鋼筋混凝土體聯接的化學螺栓，應選用其有機械密碼鎖鍵效用的后擴底錨栓，不可應用澎漲化學螺栓。抗震等級聯接預制構件與鋼架結構聯接，應選用專用夾具開展聯接。出示抗震等級聯接預制構件的匯報：國家級別物理性能檢驗報告，保證抗震等級聯接預制構件在地震災害功效下安全性。

7、為保證抗震支吊架總體安全系數，抗震支吊架全部構件（含圓鋼，抗震等級聯接件、螺杄、化學螺栓等）均應由同一生產商出示，不可各自從不一樣的經銷商處購置。出示抗震支吊架總體的匯報：總體震動功能測試匯報、總體防火安全功能測試匯報，保證抗震支架在地震災害功效下安全性，在發生火災事故狀況下具備一定的防火安全工作能力。

8、抗震支架系統軟件中輕形C型鋼內緣要有齒牙，而且全部零配件的安裝借助地腳螺栓套筒連接完成，禁止一切以零配件的磨擦功效來擔負承受力的安裝方法，以確保全部系統軟件的靠譜聯接，全套綜合性管道安裝進行后具備安全性的抗震等級、耐沖擊、抗載荷特性。

9、輕形C型鋼側邊須有徑向筋板，以提升橫截面彎曲剛度，保證運送、激光切割及安裝時輕形C型鋼橫截面無形變。

10、生產制造或市場銷售公司對于本新項目的推進計劃方案，應依據本身商品特性設計制作，商品特性應合乎工程圖紙連接點部位的地震災害效用值規定（S地震災害效用值≡R預制構件承載能力）。

11、顧客滿意度證實（由應用企業出示的新項目應用滿意率證明材料）。

12、隔熱保溫管教應選用聚氨酯原材料，務必具有B2級或之上的防火等級及相對性應的檢驗報告。

13、招投標企業須保證抗震支吊架工程項目根據質檢站的工程驗收，如因商品、施工圖設計、安裝緣故造成工程驗收不過關，招投標企業要承擔有關的全部財產損失及其造成的全部損害.

14、招投標企業有詳細的《成品支架安裝技術手冊》、《成品支架安裝使用指南》、《成品支架荷載計算書》、《成品支架現場安裝指導手冊》等一整套材料，以確保商品的安全性與出示高品質的服務項目。

15、招投標企業的推進工程圖紙不允許出現一切含有公司L0G0的標志及其文本在工程圖紙計劃方案中所有屏蔽掉。

16、抗震支吊架設計方案及安裝范疇務必考慮機電工程暖通工程、電氣設備、給水排水、弱電安裝等設計專業及施工驗收規范，推進工程圖紙嚴苛依照標準設計方案并當場安裝及時。
