| R21-25 | ||||||||||
| 均布荷載 | 集中荷載 | 軸向荷載 | ||||||||
橫支撐間距(mm) | 允許抗壓荷載和撓度 | 極限承載力(Kg) | 允許抗壓荷載和撓度 | 極限承載力(Kg) | 作用于重心荷載(Kg) | 作用于表面荷載(Kg) | ||||
荷載(Kg) | 撓度(mm) | 荷載/200 | 撓度/360 | 荷載(Kg) | 撓度(mm) | 荷載/200 | 撓度/360 | |||
| 500 | 302 | 1.96 | 302 | 213 | 151 | 1.57 | 151 | 133 | 3486 | 1326 |
| 1000 | 151 | 7.84 | 96 | 53 | 75 | 6.23 | 60 | 33 | 2296 | 873 |
| 1500 | 100 | 17.52 | 42 | 23 | 50 | 14.02 | 26 | 14 | - | - |
| 2000 | 75 | 31.15 | 24 | 13 | 37 | 24.59 | 15 | 8 | - | - |
| 2500 | 60 | 48.68 | 15 | 8 | 30 | 38.94 | 9 | 5 | - | - |
| 3000 | 50 | 70.1 | 10 | 6 | 25 | 56.08 | 6 | 4 | - | - |
| 產品型號 | X-X軸 | Y-Y軸 | ||||||
| Ixx cm4 | Zxx cm3 | Rxx cm | Lyy cm4 | Zyy cm3 | Ryy cm | Area cm2 | ||
| R21-25 | 1.20 | 1.06 | 0.73 | 5.37 | 2.60 | 1.55 | 2.23 | |
l-慣性矩 Z-抗彎矩 r-回轉半徑 Area-截面面積
① U型槽鋼作為支吊架的基礎受力構件，可以和各種零部件配置，形成完整的結構支撐體系。
② 方便各種管道、電纜橋架和設備的安裝、維護和擴容。
③ 優化的橫截面設計決定了U型槽鋼的高承載能力。
④ U型槽鋼卷邊內緣的齒牙設計，使得槽鋼與彈簧螺母的連接更加安全。
⑤ 可以與墻體、地面、天花板等各種結構連接。
⑥ 多種便面處理可供不同環境下使用。

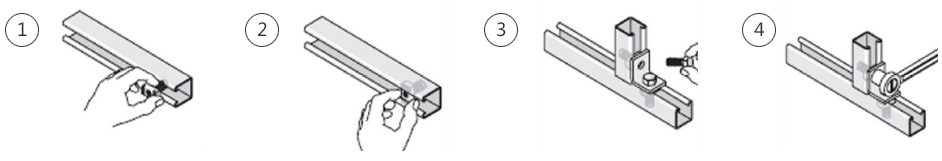

安裝：
① 嵌入彈簧螺母旋轉90度后，沿槽身移動使螺母固定在螺母所需位置。
② 安裝連接件。
③ 連接其他構件。
④ 按彈簧螺母要求安裝扭矩，旋緊螺栓。
