抗震支吊架是根據GB50011－2001《建筑抗震設計規范》（2008年版）中第3.7.1強制性條文：“非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身及其與結構主體的連接，應進行抗震設計”的規定而產生的設施。抗震支吊架在國內是新鮮事物，但在國外尤其是地震多發的發達國家已有多年歷史。

機電抗震支吊架系統是牢固連接于已做抗震設計的建筑結構體的管路、槽系統及設備，以地震力為主要荷載的支撐系統，原有一般意義的支吊架系統是以重力為主要荷載的支撐系統，這兩種支撐系統的設置并不重復而是相輔相成的。臺灣成功大學建筑研究所黃喬俊以地震試驗臺振動臺模擬南投縣浦里鎮一停車場噴淋管路得出的結論是：加裝抗震支撐系統管路的各點位移較未安裝抗震支撐者降低5~10倍，有效地提高了管路系統的抗震性能.

一.  管道抗震系統的布置原則

  ◆管道抗震加固側向間距要求為：溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線，橫向吊架間距最大不得超過12m；HDPE等非剛性材質的管線，橫向吊架間距最大不得超過6m。

  ◆管道抗震加固縱向間距要求為：溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線，縱向吊架間距最大不得超24m；HDPE等非剛性材質的管線，橫向吊架間距最大不得超過12m。

二. 風管抗震系統的布置原則

  ◆普通剛性風管側向抗震吊架的最大間距為9m，普通剛性風管縱向抗震吊架的最大間距為18m。

  ◆玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，最大間距為4.5m，縱向最大間距為9m。

三. 電氣抗震系統的布置原則

   ◆剛性電氣線管、線槽及橋架側向抗震最大間距不得超過12m，縱向抗震最大間距不得超過24m。

   ◆非剛性材質電氣線管、線槽及橋架橫向抗震最大間距不得超過6m，縱向最大間距不得超過12m。

四. 抗震計算原則

   抗震支吊架系統的安裝形式及布置原則都是依據嚴格的力學計算結果確定的，地震力的計算必須滿足規范要求

五. 抗震支吊架的施工技術

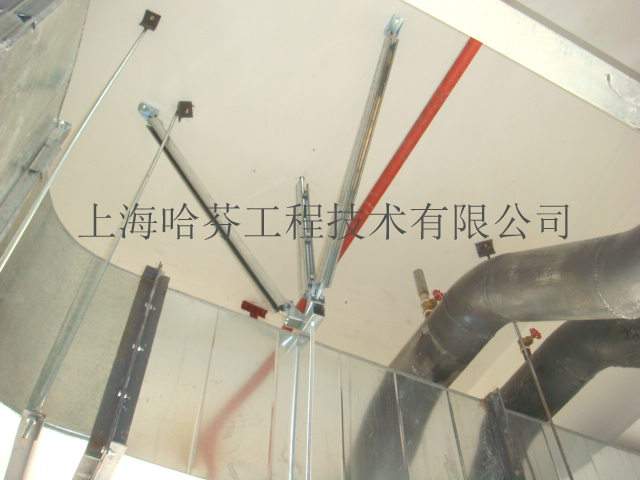

   ◆抗震支吊架的組成,抗震支撐由錨固體、加固吊桿、斜撐和抗震連接構件組成。懸吊螺桿與管線的節點距斜撐與管線的節點距離不得超過0.1m，螺桿根據需要作加固處理。如果在同一位置設立兩個反向的剛性抗震支撐，則可省去懸吊螺桿?？紤]到地震力的荷載，剛性抗震支撐的懸吊螺桿和結構錨固件均需加大尺寸，螺桿和錨固件的最大承載力需大于算得的地震力。

   ◆抗震支吊架的施工依據

    抗震支吊架在地震中可對給排水系統、空調系統、電氣管線系統提供充分的保護，所以抗震支吊架在任何時候、任何安裝角度都須大于地震力。水平方向的地震負荷可由兩個不同方向的抗震支撐承擔，即側向抗震支撐承擔側向負荷，縱向抗震支撐承擔縱向負荷。所有抗震支撐須和結構體作可靠連接。與鋼筋混凝土框架結構的梁柱板作剛性連接，與鋼結構作柔性連接，且須經設計人員驗算。

   ◆抗震支吊架的施工步驟:測量→下料→吊點脹栓（或擰爆）安裝→垂直向吊桿安裝→橫擔（或管卡）安裝→側向、縱向加固件安裝

 六. 2010年6月2.4抗震支吊架在機電安裝工程中的施工技術

（1）管道和電線套管允許縱向偏移，但不得超過最大側向支撐間距的1/16；風管允許偏移，但不得超過風管寬度的2倍。

（2）水平管道在90°轉彎時，需設抗震支吊架；其他角度轉彎長度大于抗震設計間距的1/16時，需設側向及縱向抗震支吊架。

（3）計算水平地震力荷載時，只需考慮滿負荷重量而不需要考慮其他因素。

（4）抗震吊架不應限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線的熱脹冷縮應力。

（5）保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門形吊架用于保溫風管，水管亦按此考慮。

（6）用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位，否則會因地震作用而產生不同的位移。

（7）單管抗震支撐雙向側向或縱向或具有側/縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向（主管）的支撐。

（8）管線穿越建筑沉降縫時，應考慮沉降位移的設計。

（9）側/縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

（10）對水、電、風系統的單管或多管共用門型吊架，無論側向或縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力
